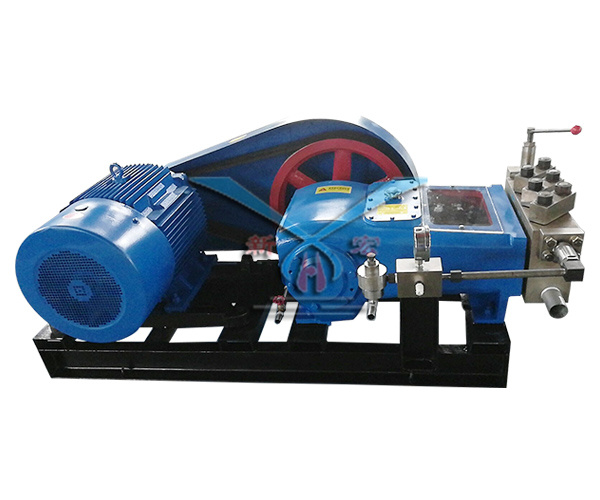

3QP2(3DP80)型适用于高压清洗泵、高压往复泵、高压试压泵、海水淡化泵、光伏容积泵、锅炉给水泵、船用高压清洗泵、高压水泵、二氧化碳泵、氨基甲酸铵泵、液氨泵等用泵。
组装型式:有卧式、固定式、移动式。
传动型式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
表中技术参数作为选型参考,每个品种的泵都装有安 全调压阀,泵的压力可任意调节。
你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需要。
泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。

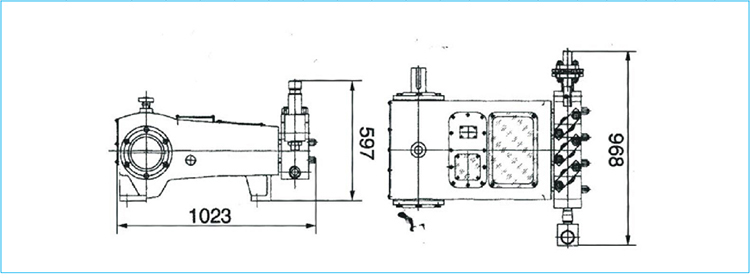

泵推力:3100kg | 泵行程:80mm | 泵重量:1500kg | |||||||||||
3QP2(3DP80)型三柱塞往复泵性能参数表 | |||||||||||||
柱塞直径mm | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | |
工作压力Mpa | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | |
泵转速min | 流量L/min M³/h 功率KW | ||||||||||||
90 | L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 |
M³/h | 9.2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1.2 | 0.8 | 0.64 | 0.55 | 0.45 | 0.33 | |
Kw | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | |
140 | L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 |
M³/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | |
Kw | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | |
160 | L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 |
M³/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.32 | 2 | 1.4 | 1.10 | 0.96 | 0.8 | 0.59 | |
Kw | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | |
200 | L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 |
M³/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.8 | 1.44 | 1.2 | 1.02 | 0.72 | |
Kw | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | |
280 | L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 |
M³/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | |
Kw | 19 | 4 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | |
320 | L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 |
M³/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | |
Kw | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | |
370 | L/min | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | |
M³/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | ||
Kw | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | ||
400 | L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | ||
M³/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.4 | |||
Kw | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | |||
450 | L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | ||||
M³/h | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | |||||
Kw | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 |
泵编号:20180240 -------------------------------------- 泵型:3QP2 -------------------------------------- 流量(L/min):100 -------------------------------------- 压力(Mpa):17 -------------------------------------- 电机功率(KW):37 -------------------------------------- 介质:清水 -------------------------------------- 介质温度℃:常温 -------------------------------------- | 泵编号:20206501 -------------------------------------- 泵型:3QP2 -------------------------------------- 流量(L/min):120 -------------------------------------- 压力(Mpa):20 -------------------------------------- 电机功率(KW):45 -------------------------------------- 介质:清水 -------------------------------------- 介质温度℃:常温 |
