3QP1(3DP40)型高压往复泵适用于高压清洗泵、高压往复泵、高压试压泵、海水淡化泵、光伏容积泵、锅炉给水泵、船用高压清洗泵、高压水泵、二氧化碳泵、氨基甲酸铵泵、液氨泵等用泵。
组装型式:有卧式、立式、固定式、移动式。
传动型式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
表中技术参数作为选型参考,每个品种的泵都装有安 全调压阀,泵的压力可任意调节。
你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需要。
泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。
泵推力:1200kg | 泵行程:40mm | 泵重量:250kg | |||||||||||
3QP1(3DP40)型三柱塞往复泵性能参数表 | |||||||||||||
柱塞直径mm | 60 | 55 | 50 | 43 | 35 | 30 | 27 | 24 | 22 | 19 | 17 | 15 | |
工作压力Mpa | 2 | 4 | 6 | 8 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | |
泵转速min | 流量L/min M³/h 功率KW | ||||||||||||
90 | L/min | 30 | 25 | 21 | 15 | 10 | 7.6 | 6.1 | 4.8 | 4.1 | 3 | 2.4 | 2.1 |
M³/h | 1.8 | 1.5 | 1.2 | 0.9 | 0.62 | 0.45 | 0.37 | 0.29 | 0.24 | 0.18 | 0.14 | 0.12 | |
Kw | 1.2 | 2 | 2.5 | 2.4 | 2.4 | 2.43 | 2.44 | 2.4 | 2.46 | 2.4 | 2.4 | 2.52 | |
120 | L/min | 40 | 34 | 28 | 21 | 14 | 10 | 8.2 | 6.5 | 5.4 | 4 | 3.2 | 2.5 |
M³/h | 2.4 | 2 | 1.7 | 1.2 | 0.8 | 0.61 | 0.49 | 0.39 | 0.32 | 0.24 | 0.19 | 0.15 | |
Kw | 1.6 | 2.72 | 3.36 | 3.36 | 3.36 | 3.2 | 3.28 | 3.25 | 3.24 | 3.2 | 3.2 | 3 | |
140 | L/min | 47 | 39 | 32 | 24 | 16 | 12 | 9.6 | 7.6 | 6.3 | 4.7 | 3.8 | 2.9 |
M³/h | 2.8 | 2.4 | 1.9 | 1.46 | 0.97 | 0.72 | 0.57 | 0.45 | 0.38 | 0.28 | 0.22 | 0.17 | |
Kw | 1.8 | 3.12 | 3.84 | 3.84 | 3.84 | 3.84 | 3.84 | 3.8 | 3.78 | 3.76 | 3.8 | 3.48 | |
160 | L/min | 54 | 45 | 38 | 28 | 18 | 13 | 11 | 8 | 7 | 5 | 4 | 3 |
M³/h | 3.2 | 2.7 | 2.3 | 1.68 | 1.08 | 0.78 | 0.66 | 0.48 | 0.42 | 0.3 | 0.24 | 0.18 | |
Kw | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
220 | L/min | 75 | 62 | 52 | 38 | 25 | 18 | 15 | 12 | 10 | 7 | 6 | 4 |
M³/h | 4.5 | 3.7 | 3.11 | 2.26 | 1.5 | 1.08 | 0.9 | 0.72 | 0.6 | 0.42 | 0.36 | 0.24 | |
Kw | 3 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
300 | L/min | 102 | 85 | 70 | 52 | 34 | 25 | 20 | 16 | 13 | 10 | 8 | 6 |
M³/h | 6.11 | 5.19 | 4.19 | 3.11 | 2.04 | 1.5 | 1.2 | 0.96 | 0.78 | 0.6 | 0.48 | 0.36 | |
Kw | 4 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 7 | |
350 | L/min | 118 | 100 | 82 | 60 | 40 | 30 | 24 | 19 | 16 | 12 | 9 | 7 |
M³/h | 7.06 | 5.99 | 4.91 | 3.59 | 2.39 | 1.8 | 1.44 | 1.14 | 0.96 | 0.72 | 0.54 | 0.42 | |
Kw | 5 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 9 | 8 | |
400 | L/min | 135 | 114 | 94 | 70 | 46 | 34 | 27 | 22 | 18 | 13 | 11 | 8 |
M³/h | 8.08 | 6.83 | 5.63 | 4.19 | 2.75 | 2.04 | 1.62 | 1.32 | 1.08 | 0.78 | 0.66 | 0.48 | |
Kw | 5 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 11 | 10 | |
450 | L/min | 153 | 128 | 106 | 78 | 52 | 38 | 31 | 24 | 20 | 15 | 12 | 9 |
M³/h | 9.16 | 7.66 | 6.35 | 4.67 | 3.11 | 2.28 | 1.86 | 1.44 | 1.2 | 0.9 | 0.72 | 0.54 | |
Kw | 6 | 10 | 13 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 |

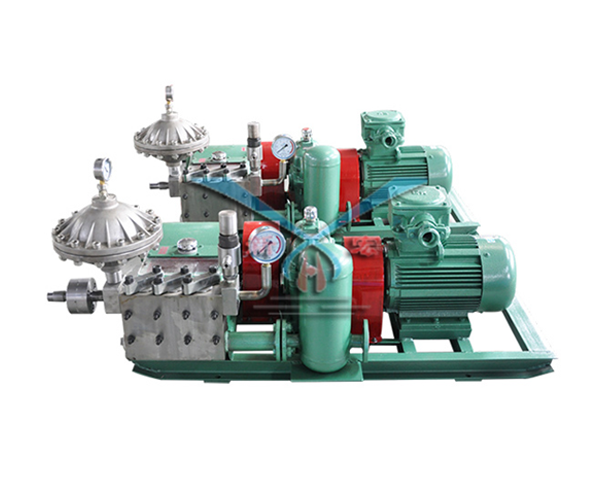

泵编号:1808077 ------------------------------------- 泵型:3QP1 ------------------------------------- 流量(L/min):33.34 ------------------------------------- 压力(Mpa):10 ------------------------------------- 电机功率(KW):7.5 ------------------------------------- 介质:水 ------------------------------------- 介质温度℃:常温 ------------------------------------- | 泵编号:202001006 ------------------------------------- 泵型:3QP1 ------------------------------------- 流量(L/min):35 ------------------------------------- 压力(Mpa):4.5 ------------------------------------- 电机功率(KW):4 ------------------------------------- 介质:脱氧水 ------------------------------------- 介质温度℃:常温 |
