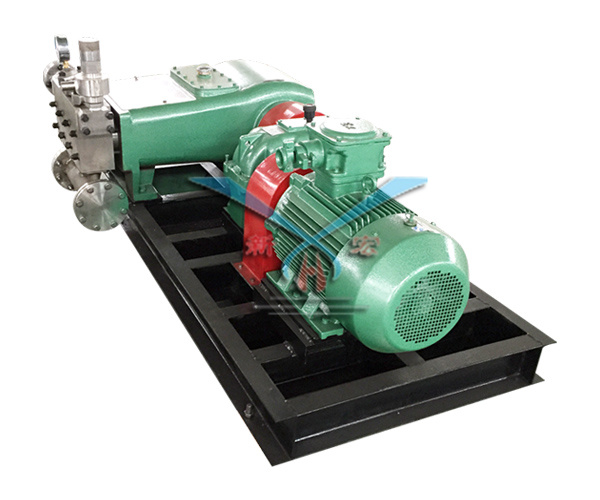

高压泵厂家:高压泵机组结构与工作原理阐明介绍

高压泵厂家悉知:高压泵机组结构与工作原理阐明介绍

1、动力端

机身为箱式结构,机身内曲轴端的下部设计成油池,存放润滑油,油面显示在油标上,正确油位应在油标的中线上。润滑油选用46~68机械油,也可运用相同商标的液压机械油。对气候温差较大的区域,夏天可选用68机械油。

SP列泵采纳飞溅润滑与强制润滑两种办法。选用飞溅润滑办法:十字头导轨孔上部的机身内设计一小油池,对准十字头导轨孔上部钻一小孔。泵转速较低时,曲轴的圆形曲柄旋转时带上的润滑油被刮油器导入小油池.润滑十字头与十字头销。当柱塞推力大于5t时选用强制润滑。

选用强制润滑办法;连杆瓦片、十字头各部分所需要的润滑油由专用的供油泵经滤油器从曲轴连杆内的油道送到各冲突副进行润滑。曲轴两端的轴承选用飞溅润滑。

中间杆往复运动时,靠密封盒内两只骨架式橡胶油封封住,动力端的润滑油不被带出。油池内设有磁性棒以清理润滑油内的金属杂质。

2、液力端:泵体为立式和卧式两种,其中部分选用进液支管。进、排液阀选用锥阀,平板阀和蘑菇形阀。泵体、阀芯、阀座依据输液介质的性质和用户要求选用不同钢材制作。耐腐蚀泵选用不锈钢制作。

3、电器部分:由电动机或柴油机和电控箱组成。

4、传动部分:由巨细皮带轮和一组窄V形皮带、皮带护罩或减速器、联轴器组成。

5、根本作业原理:电动机通过大、小皮带轮,窄V形皮带或减速器,联轴器带动泵的曲轴旋转、曲轴带动连杆、十字头、中间杆、柱塞作往复运动。当柱塞向后运动时进液阀翻开,液体进入泵体,直到柱塞移到较终方位时(曲轴转180°),进液过程完毕。柱塞开端向前运动时,泵体箱内的液体受揉捏,压力升高、进液阀封闭,排液阀翻开,液体被排出。
